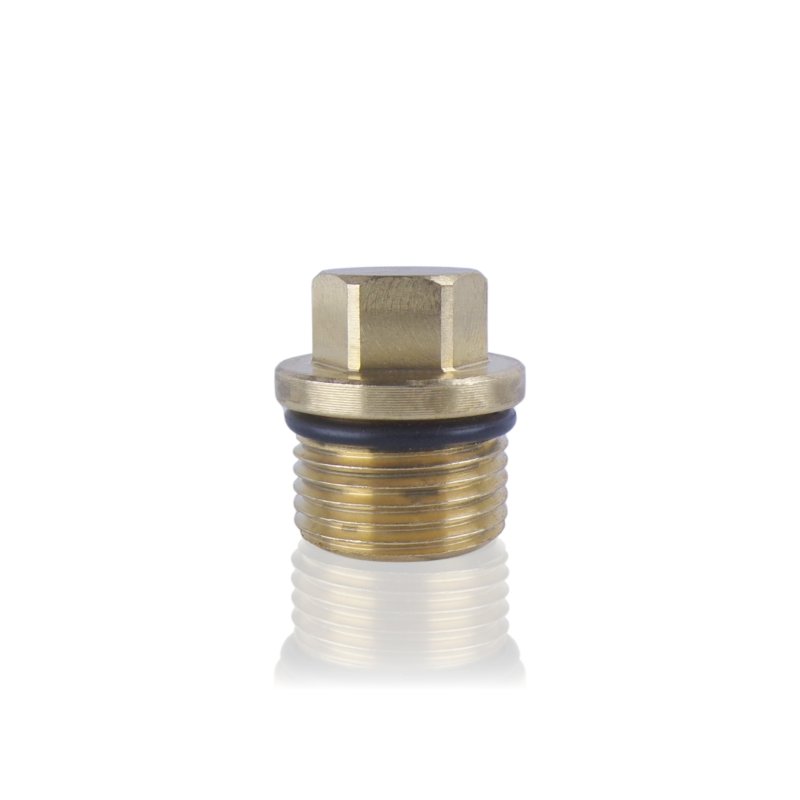

Korek M18x1,5 AG

Korek 41011 to element zamykający kanał zaworowy w bloku zaworowym pompy myjki ciśnieniowej Kranzle, z gwintem zewnętrznym M18x1,5 (oznaczenie AG – Außengewinde). Wkręcany w otwór bloku zaworowego, zamyka dostęp do wnętrza kanału po stronie zewnętrznej, jednocześnie utrzymując szczelność układu pod ciśnieniem roboczym.

Zastosowanie

Korek montowany jest w otworze bloku zaworowego pompy, gdzie zamyka kanał prowadzący do wnętrza układu zaworowego. Konkretne miejsce montażu – który z kanałów zaworowych (ssący, tłoczny) zamyka ten korek w danym modelu pompy – zależy od konstrukcji bloku zaworowego i wymaga potwierdzenia na demontowanej pompie. Korek przenosi pełne ciśnienie robocze pompy w miejscu osadzenia.

Wymieniany przy naprawie bloku zaworowego, nieszczelności w obszarze gwintu M18x1,5 lub mechanicznym uszkodzeniu korka uniemożliwiającym pewne dokręcenie.

Objawy – kiedy warto wymienić

• Wyciek wody przy gwincie M18x1,5 – przy ciśnieniu roboczym lub bezpośrednio po jego zaniku.
• Uszkodzony gwint – korek nie wchodzi płynnie w otwór bloku zaworowego lub wykazuje luz po dokręceniu do nominalnego momentu.
• Uszkodzone gniazdo klucza w korku – niemożność pewnego odkręcenia lub dokręcenia narzędziem.
• Widoczna korozja lub wżery na powierzchni korka – szczególnie w obszarze styku z uszczelnieniem, jeśli takie występuje.

Jak dobrać właściwy element

Podstawowy parametr doboru to gwint M18x1,5 zewnętrzny i numer referencyjny 41011. Przed zamówieniem potwierdź zgodność gwintu z otworem w bloku zaworowym demontowanej pompy – pomiar suwmiarką średnicy zewnętrznej gwintu i porównanie skoku pozwala zweryfikować dobór nawet przy nieczytelnym oznaczeniu na oryginalnym korku.

Jeśli korek ma uszczelnienie (O-ring, podkładkę) – sprawdź jego obecność i stan przy demontażu. Brak informacji o uszczelnieniu w dostępnych danych – nie zakładaj jego rodzaju bez weryfikacji na fizycznym elemencie.

Identyfikuj przede wszystkim po numerze referencyjnym 41011 – przy częściach bloku zaworowego o zbliżonych wymiarach gwintu numer katalogowy jest pewniejszą podstawą doboru niż sam gwint.

Kompatybilność

Część bloku zaworowego pomp myjek ciśnieniowych Kranzle, gwint M18x1,5 zewnętrzny. Dokładny zakres kompatybilności – w tym konkretny model i miejsce montażu w bloku zaworowym – weryfikuj po numerze referencyjnym 41011 i porównaniu z demontowanym elementem.

[faq]

Jak rozpoznać, czy nieszczelność wynika z korka, czy z gniazda w bloku zaworowym?|Wytrzyj obszar wokół korka do sucha i uruchom pompę na kilka minut z otwartym pistoletem. Jeśli woda pojawia się dokładnie na gwincie korka – problem leży w uszczelnieniu samego korka lub jego gwincie. Jeśli woda pojawia się głębiej, w miejscu styku korka z materiałem bloku, możliwe jest uszkodzenie gwintu w samym bloku zaworowym – wymiana korka wtedy nie rozwiąże problemu i konieczna jest ocena stanu gwintu w bloku.

Czy moment dokręcenia korka ma znaczenie, czy wystarczy dokręcić „mocno"?|Przy gwintach w blokach zaworowych pomp zbyt mocne dokręcenie może uszkodzić gwint w materiale bloku (szczególnie przy blokach aluminiowych), a zbyt słabe nie zapewni szczelności pod ciśnieniem roboczym. Jeśli dysponujesz dokumentacją techniczną z określonym momentem dla tego połączenia – stosuj go. Bez takiej dokumentacji dokręcaj do oporu typowego dla gwintu M18 w materiale bloku, bez nadmiernej siły – wyczuwalny opór przy dokręceniu kluczem dynamometrycznym jest bezpieczniejszą metodą niż dokręcanie „na wyczucie".

Czy korek 41011 można zastąpić standardowym korkiem hydraulicznym M18x1,5 z katalogu przemysłowego?|Geometrycznie gwint M18x1,5 jest gwintem znormalizowanym i standardowy korek o tym samym gwincie może pasować. Różnica może dotyczyć długości gwintu, kształtu gniazda klucza, obecności rowka na uszczelnienie czy materiału korka – elementy te wpływają na szczelność i trwałość połączenia w układzie ciśnieniowym pompy. Bez możliwości porównania tych parametrów z oryginałem 41011, bezpieczniej jest zastosować część oryginalną, szczególnie w miejscach bezpośrednio narażonych na ciśnienie robocze.

Po czym poznać, że gwint w bloku zaworowym jest uszkodzony i sam korek 41011 nie rozwiąże problemu nieszczelności?|Wykręć stary korek i obejrzyj gwint w otworze bloku zaworowego – powinien być regularny, bez wyrwanych lub spłaszczonych zwojów. Wkręć nowy korek ręką, bez klucza – jeśli wchodzi z wyraźnym luzem już od pierwszych zwojów lub nie chwyta gwintu prawidłowo, gwint w bloku jest uszkodzony. W takim przypadku rozwiązaniem może być wkładka gwintowa (helicoil) dopasowana do M18x1,5 lub – przy poważniejszym uszkodzeniu – wymiana całego bloku zaworowego.

[/faq]
