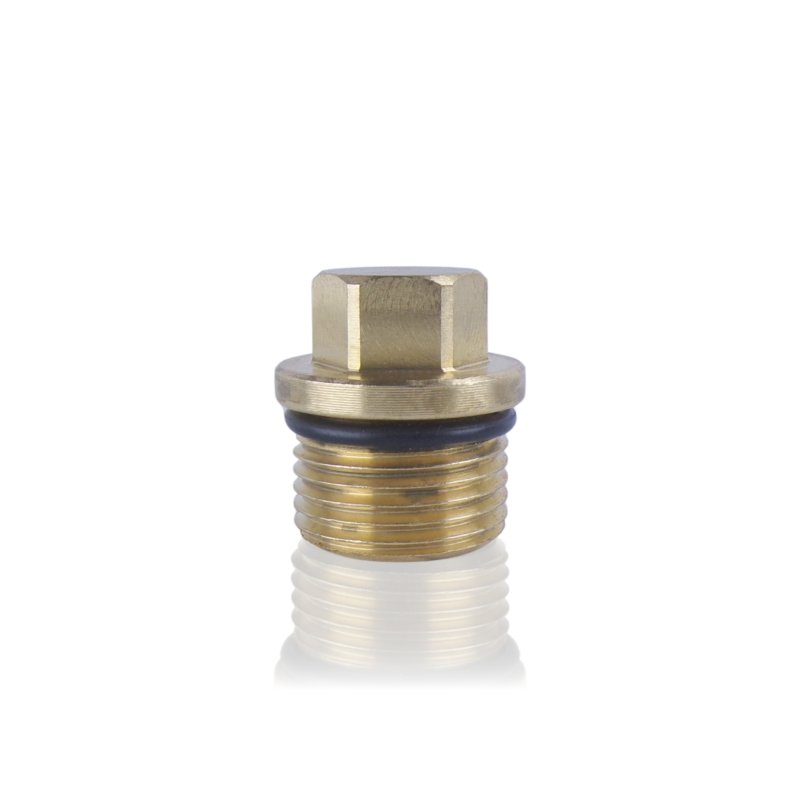

Ventilová zátka M18x1,5 AG

Zátka 41011 je dielom uzatvárajúcim ventilový kanál vo ventilnom bloku čerpadla vysokotlakovej umývačky Kranzle, s vonkajším závitom M18x1,5 (označenie AG – Außengewinde). Zaskrutkovaná do otvoru ventilného bloku uzatvára prístup do vnútra kanála zvonku a zároveň udržiava tesnosť okruhu pod pracovným tlakom.

Použitie

Zátka sa montuje do otvoru ventilného bloku čerpadla, kde uzatvára kanál vedúci do vnútra ventilovej sústavy. Konkrétne miesto montáže – ktorý z ventilových kanálov (sací, tlačný) táto zátka uzatvára v danom modeli čerpadla – závisí od konštrukcie ventilného bloku a vyžaduje potvrdenie na demontovanom čerpadle. Zátka prenáša plný pracovný tlak čerpadla v mieste usadenia.

Vymieňa sa pri oprave ventilného bloku, netesnosti v oblasti závitu M18x1,5 alebo pri mechanickom poškodení zátky znemožňujúcom spoľahlivé doskrutkovanie.

Príznaky – kedy vymeniť

• Únik vody pri závite M18x1,5 – pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Poškodený závit – zátka nevchádza plynule do otvoru ventilného bloku alebo vykazuje vôľu po utiahnutí na menovitý moment.
• Poškodené sedlo kľúča v zátke – nie je možné spoľahlivo odskrutkovať alebo doskrutkovať nástrojom.
• Viditeľná korózia alebo bodová korózia na povrchu zátky – najmä v oblasti styku s tesnením, ak je prítomné.

Ako vybrať správny diel

Základným parametrom výberu je vonkajší závit M18x1,5 a referenčné číslo 41011. Pred objednaním potvrďte zhodu závitu s otvorom vo ventilnom bloku demontovaného čerpadla – meranie vonkajšieho priemeru závitu posuvným meradlom a porovnanie stúpania umožní overiť výber aj pri nečitateľnom označení na pôvodnej zátke.

Ak má zátka tesnenie (O-krúžok, podložka) – skontrolujte jeho prítomnosť a stav pri demontáži. K dispozícii nie sú informácie o type tesnenia – nepredpokladajte jeho typ bez overenia na fyzickom diele.

Identifikujte predovšetkým podľa referenčného čísla 41011 – pri dieloch ventilného bloku s podobnými rozmermi závitu je katalógové číslo spoľahlivejším základom výberu ako samotný závit.

Kompatibilita

Diel ventilného bloku čerpadiel vysokotlakových umývačiek Kranzle, vonkajší závit M18x1,5. Presný rozsah kompatibility – vrátane konkrétneho modelu a miesta montáže vo ventilnom bloku – overujte podľa referenčného čísla 41011 a porovnaním s demontovaným dielom.

[faq]

Ako zistiť, či netesnosť vyplýva zo zátky, alebo zo sedla vo ventilnom bloku?|Vytrite oblasť okolo zátky dosucha a spustite čerpadlo na niekoľko minút s otvorenou pištoľou. Ak sa voda objaví presne na závite zátky – problém spočíva v tesnení samotnej zátky alebo jej závite. Ak sa voda objaví hlbšie, v mieste styku zátky s materiálom bloku, je možné poškodenie závitu v samotnom ventilnom bloku – výmena zátky vtedy problém nevyrieši a je potrebné posúdiť stav závitu v bloku.

Má utiahnuáci moment zátky význam, alebo stačí utiahnuť "pevne"?|Pri závitoch vo ventilových blokoch čerpadiel môže príliš silné utiahnutie poškodiť závit v materiáli bloku (najmä pri hliníkových blokoch), zatiaľ čo príliš slabé neposkytne tesnosť pod pracovným tlakom. Ak máte k dispozícii technickú dokumentáciu s určeným momentom pre toto spojenie – použite ho. Bez takejto dokumentácie uťahujte na typický odpor pre závit M18 v materiáli bloku, bez nadmernej sily – citeľný odpor pri uťahovaní momentovým kľúčom je bezpečnejšou metódou ako uťahovanie "od oka".

Možno zátku 41011 nahradiť štandardnou hydraulickou zátkou M18x1,5 z priemyselného katalógu?|Geometricky je závit M18x1,5 normalizovaný a štandardná zátka s rovnakým závitom môže pasovať. Rozdiel sa môže týkať dĺžky závitu, tvaru sedla kľúča, prítomnosti drážky na tesnenie alebo materiálu zátky – tieto faktory ovplyvňujú tesnosť a životnosť spojenia v tlakovom okruhu čerpadla. Bez možnosti porovnania týchto parametrov s originálom 41011 je bezpečnejšie použiť originálny diel, najmä na miestach priamo vystavených pracovnému tlaku.

Ako spoznať, že závit vo ventilnom bloku je poškodený a samotná zátka 41011 problém netesnosti nevyrieši?|Vyskrutkujte starú zátku a prezrite závit v otvore ventilného bloku – mal by byť pravidelný, bez vytrhnutých alebo splošených závitov. Zaskrutkujte novú zátku rukou, bez kľúča – ak vchádza s výraznou vôľou už od prvých závitov alebo nezachytáva závit správne, závit v bloku je poškodený. V takom prípade môže byť riešením závitová vložka (helicoil) prispôsobená pre M18x1,5 alebo – pri vážnejšom poškodení – výmena celého ventilného bloku.

[/faq]
