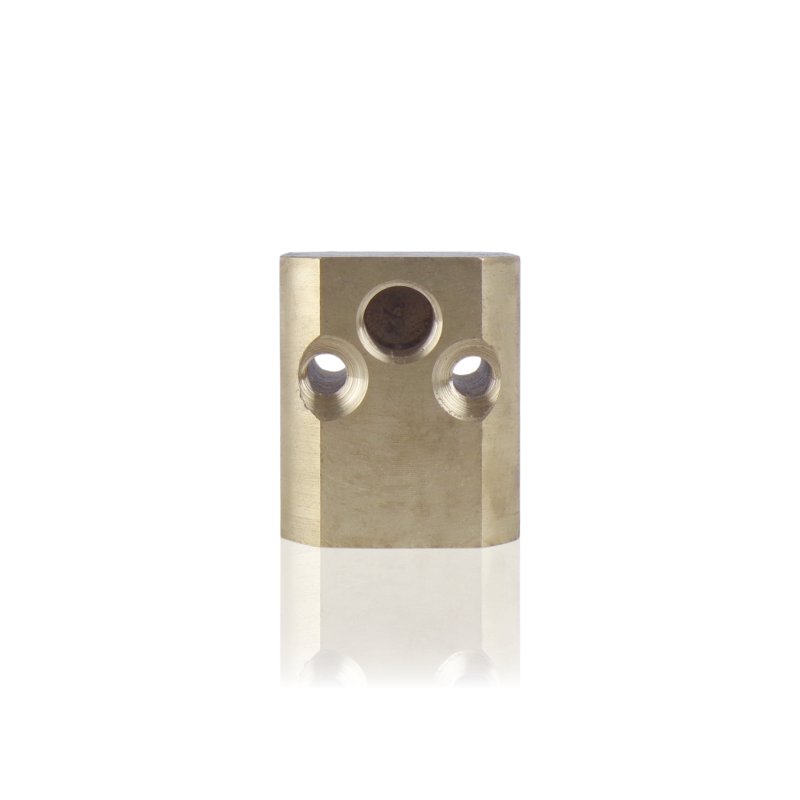

Pripojovací blok

V spaľovacom motore tlakovej umývačky nie sú otáčky konštantné – regulačný systém ich prispôsobuje záťaži a udržiava stabilnú prevádzku čerpadla. Pripojovací blok 40241 je prvkom tohto systému: sústreďuje prvky regulačného mechanizmu v jednom montážnom bode a tvorí ich referenčný bod v štruktúre motora.

Použitie

Pripojovací blok sa montuje pri spaľovacom motore Kranzle a plní funkciu uzla spájajúceho prvky systému regulácie otáčok. Tvorí miesto pripojenia a vedenia laniek, páčok alebo iných prvkov regulačného mechanizmu spolupracujúcich s škrtiacou klapkou alebo odstredivým regulátorom motora. Jeho geometria a montážne body určujú správne uloženie regulačných prvkov voči motoru.

Príznaky – kedy vymeniť

• Nesprávna funkcia regulácie otáčok – motor neudržiava stabilné otáčky pri premenlivej záťaži po vylúčení porúch samotného regulátora.
• Prasknutie alebo odlomenie bloku v miestach uchytenia – vôľa alebo nestabilita pripojených regulačných prvkov.
• Poškodené otvory alebo montážne body – regulačné prvky si neudržiavajú správnu geometriu.
• Poškodený závit alebo montážne sedlo upevňujúce blok k motoru – vôľa bloku na motore mení geometriu celého regulačného mechanizmu.

Ako vybrať správny diel

Základom výberu je referenčné číslo 40241. Pripojovací blok je prvok úzko spätý s konkrétnou verziou spaľovacieho motora používaného v tlakových umývačkách Kranzle – geometria montážnych bodov, vodiace otvory a rozmery bloku musia zodpovedať motoru. Pred objednaním potvrďte zhodu referenčného čísla s modelom umývačky a verziou motora. Pri výmene porovnajte nový blok s demontovaným z hľadiska rozmiestnenia montážnych bodov a otvorov.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v tlakových umývačkách Kranzle so spaľovacím motorom vybaveným mechanickým systémom regulácie otáčok. Kompatibilitu s konkrétnym modelom motora a umývačky overujte podľa referenčného čísla 40241 alebo servisného schémy motora.

[faq]

Poukazuje nestabilná prevádzka motora vždy na poškodenie pripojovacieho bloku, alebo je častejšie spôsobená inými regulačnými prvkami?|Pripojovací blok je pasívny prvok – sám o sebe otáčky nereguluje, iba udržiava geometriu regulačného mechanizmu. Nestabilná prevádzka motora častejšie vyplýva z opotrebovaných laniek, pružín regulátora alebo samotného odstredivého regulátora. Blok sa javí ako príčina problému vtedy, keď vykazuje viditeľné mechanické poškodenie – prasklinu, odlomený montážny bod alebo vôľu na motore meniacu geometriu systému.

Môže vôľa pripojovacieho bloku na motore spôsobiť trvalé poškodenie regulačného mechanizmu?|Áno. Blok uchytený s vôľou mení uhol a rozsah pohybu regulačných prvkov pri každom pracovnom cykle motora. Dlhodobá prevádzka s vôľou spôsobuje nerovnomerné opotrebovanie laniek a páčok spolupracujúcich s blokom a môže viesť k opotrebovaniu vodiacich otvorov v samotnom bloku. Pri zistení vôle treba určiť jej príčinu – opotrebovaný upevňovací závit, prasknutý blok alebo poškodené sedlo v motore.

Čo skontrolovať ako prvé, ak regulácia otáčok po výmene bloku stále nefunguje správne?|Skontrolujte postupne: stav laniek a pružín regulačného mechanizmu, voľnosť pohybu páčky škrtiacej klapky, stav samotného odstredivého regulátora a správnosť osadenia všetkých prvkov na novom bloku. Ak bol blok vymenený z dôvodu prasknutia pod záťažou, oplatí sa tiež skontrolovať, či príčinou nebol nadmerný odpor v regulačnom mechanizme vynucujúci preťaženie bloku.

Pasuje pripojovací blok 40241 ku všetkým spaľovacím motorom používaným v tlakových umývačkách Kranzle, alebo len k vybraným?|Kranzle používa rôzne spaľovacie motory v závislosti od modelu a verzie umývačky – pripojovací blok je prvok prispôsobený konkrétnemu motoru a jeho regulačnému systému. Číslo 40241 identifikuje variant správny pre určitú sériu. Pri výmene nepredpokladajte zhodu na základe vizuálnej podobnosti – overujte podľa referenčného čísla alebo servisného schémy motora.

[/faq]
