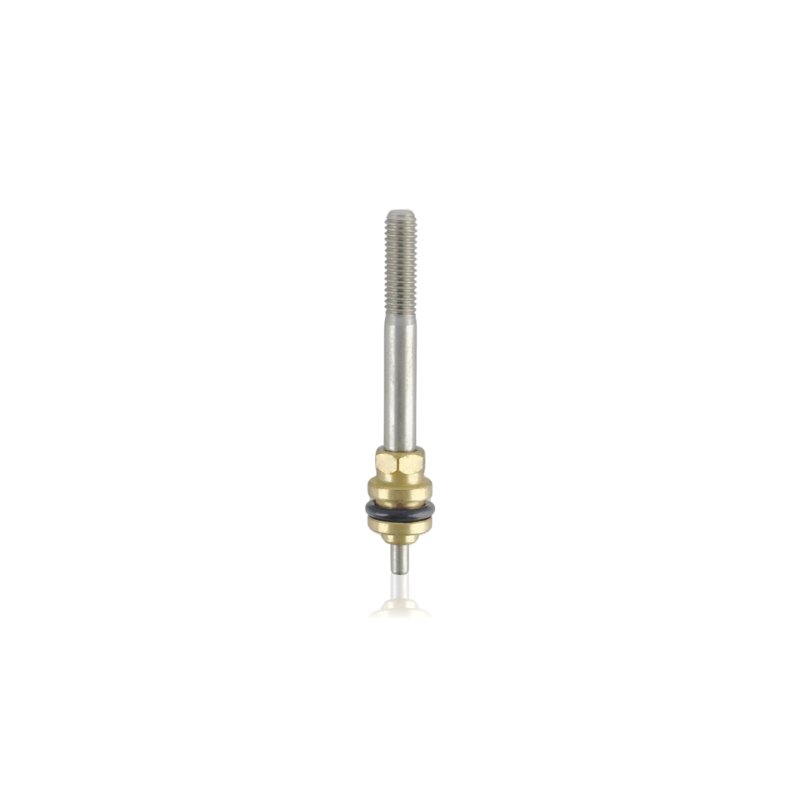

Riadiaci piest Junior
43071
1.2 x 6.7 x 1.2 cm
0.02 kg
Autorizovaný distribútor
16,87 €
Ostatnie sztuki!
Riadiaci piest (Steuerkolben) je pohyblivý prvok riadiaceho ventilu, teda unloadera v telese ventilu čerpadla. Originálne číslo Kränzle: 43071. V katalógu dielov Junior 120 ide o pozíciu 12 v zostave telesa ventilu (Ventilgehäuse). Predáva sa ako samotný piest, bez pružiny, vodítka a tesnení.
Použitie
Piest pracuje v telese ventilu čerpadla čističa Kränzle Junior a riadi jeho prepínanie po zatvorení pištole. V tej istej zostave sa nachádzajú: vodítko piesta (43072), prítlačná matica pružiny M 6 (43073), pružina unloadera (43074), Parbaks na driek 6 mm (14.123 2) a O-krúžok 8,5 x 2 (43070). Pri opotrebení piesta tieto prvky zvyčajne pracujú spolu s ním, preto je pred objednaním vhodné posúdiť celú zostavu.
Príznaky – kedy vymeniť
- Tlak na lance skáče alebo pulzuje, hoci dýza, filter a prívod vody sú v poriadku.
- Po zatvorení pištole sa čerpadlo správne neodľahčí alebo tlak v systéme klesá s oneskorením.
- Piest sa zasekáva vo vodítku alebo sa vracia do polohy s odporom.
- Na povrchu piesta sú viditeľné ryhy, zadretie alebo jamky po usadeninách z vody.
- Z telesa ventilu uniká voda v okolí driku a výmena Parbaksu a O-krúžkov nepomohla.
Ako vybrať správny diel
- Podľa čísla: 43071. Ide o samotný piest. Sada s tesneniami, vodítkom a pružinou má číslo 43097 (Steuerkolben komplett).
- Podľa modelu: Junior 120. Pre sadu 43097 predajcovia uvádzajú Junior 120 a Junior 140; pre samotný piest 43071 máme potvrdenie v katalógu dielov Junior 120.
- Podľa demontovaného piesta: porovnajte dĺžku, tvar koncoviek a priemer driku. Ak je piest ryhovaný, vymieňajte ho spolu s vodítkom a tesneniami.
- Nezamieňajte s riadiacimi piestami iných čerpadiel Kränzle (napr. 44532 pre čerpadlá AZ, 14.134 alebo 40490 pre čerpadlá AM). Ide o iné diely, nie náhrady.
Kompatibilita
Pasuje na čističe Kränzle Junior 120 (pozícia 12 v katalógu dielov, teleso ventilu). Pre Junior 140 predajcovia uvádzajú sadu 43097, ktorá obsahuje tento piest, no samostatný zoznam dielov pre model 140 nebol k dispozícii, preto je vhodné zhodu samotného čísla 43071 s týmto modelom pred objednaním overiť. Nepasuje na čerpadlá AZ, AM ani iné rady Kränzle.
[faq]
Čím sa líši 43071 od 43097?|43071 je samotný riadiaci piest. 43097 je sada, ktorej súčasťou je okrem iného O-krúžok, Parbaks, vodítko piesta, prítlačná matica a pružina unloadera. Ak sú stopy opotrebenia len na piste, stačí 43071. Pri silne opotrebovanom ventile býva pohodlnejšia sada.
Vymenil som piest, a tlak stále skáče. Čo skontrolovať ďalej?|Vodítko piesta (43072), pružinu unloadera (43074) a tesnenia v telese ventilu. Opotrebované vodítko alebo oslabená pružina dávajú rovnaký príznak ako poškodený piest. Skontrolujte aj ventily čerpadla a dýzu, keďže skoky tlaku môžu mať inú príčinu.
Pasuje piest z čističov s čerpadlom AZ alebo AM na Junior?|Nie. Tieto čerpadlá majú vlastné riadiace piesty pod inými číslami (napr. 44532, 14.134, 40490). Objednávajte výlučne podľa čísla zo zoznamu dielov modelu Junior.
Vymieňam Parbaks na driku. Treba vymeniť aj piest?|Nie vždy. Ak je povrch piesta hladký a piest sa vo vodítku pohybuje voľne, stačí vymeniť tesnenia. Výmena piesta má zmysel pri ryhách, zadretí alebo citeľnom odpore.
[/faq]
Technická špecifikácia
Model
Junior 140
Model
Junior 120
