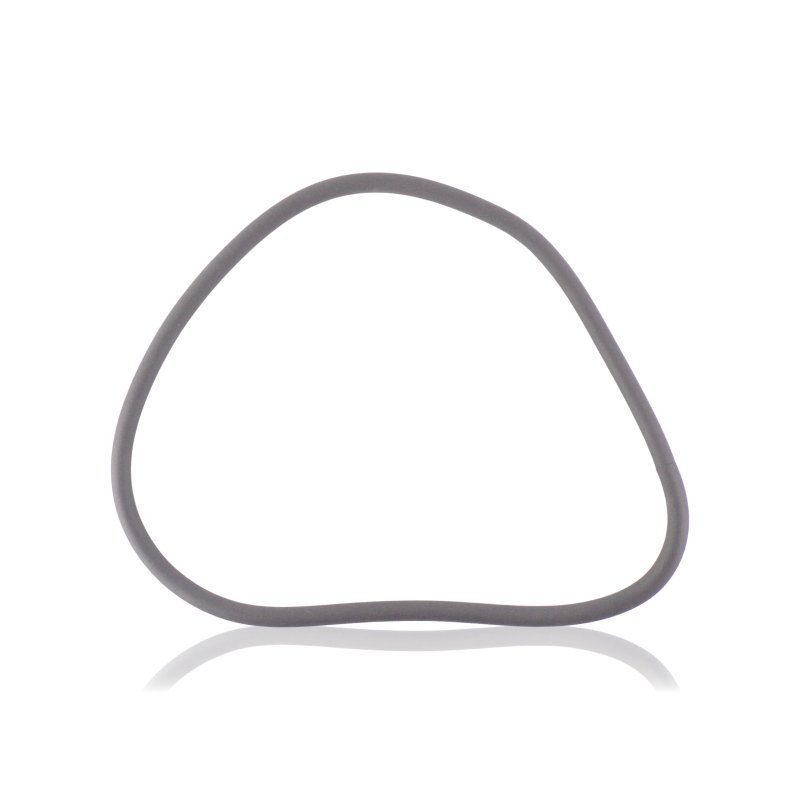

Tesnenie krytu vyrovnávacej nádrže

Tesniaci prvok montovaný pod revízny kryt vyrovnávacej nádrže vo vysokotlakových čističoch Kränzle quadro 800 TST, 1000 TS/TST a 1200 TS/TST staršej výroby.

Použitie

Tesnenie sedí medzi telesom vyrovnávacej nádrže a revíznym krytom, cez ktorý je vedený prívod vody a je obsluhovaný plavákový ventil. Zabezpečuje tesnosť spojenia krytu s telesom nádrže a zabraňuje úniku vody pri napĺňaní.

Príznaky – kedy vymeniť

• Voda steká spod okraja krytu vyrovnávacej nádrže napriek správne dotiahnutým hviezdicovým maticiam upevňujúcim kryt.
• Tesnenie je stvrdnuté, sploštené alebo prasknuté a už sa nedeformuje pod tlakom krytu.
• Kryt sa domyká nerovnomerne alebo voľne, hoci upevnenia nie sú poškodené.
• Viditeľné stopy korózie alebo zatekania na telese nádrže v mieste priliehania krytu.

Ako vybrať správny diel

Základom výberu je referenčné číslo 426051 a porovnanie s demontovaným tesnením – tvar a prierez by mali zodpovedať výrezu v telese vyrovnávacej nádrže.

Tesnenie pasuje pre staršiu verziu revízneho krytu, kde sú tesnenie a kryt samostatné diely. Na aktuálne vyrábaných kusoch quadro 800-1200 TST sú kryt a tesnenie integrované do jedného dielu – v takom prípade sa toto tesnenie samostatne neobjednáva.

Pred objednaním je vhodné overiť, či sa na danom kuse dá kryt zložiť samostatne od tesnenia, alebo s ním tvorí jeden celok.

Kompatibilita

quadro 800 TST, quadro 1000 TS, quadro 1000 TST, quadro 1200 TS, quadro 1200 TST – staršia verzia so samostatným revíznym krytom a tesnením. Nepasuje pre quadro 599 TST, 799 TST a 899 TST – tieto modely majú iné teleso vyrovnávacej nádrže so samostatným číslovaním krytu a tesnenia.

[faq]

Ako zistím, či sú kryt a tesnenie na mojom čističi samostatné diely, alebo jeden diel?|Stačí zložiť kryt vyrovnávacej nádrže a pozrieť sa na jeho spodnú stranu. Ak sa dá tesnenie zložiť samostatne, ide o staršiu verziu pasujúcu pod číslo 426051. Ak je tesnenie natavené alebo natrvalo zalepené do plastu krytu, ide o aktuálnu verziu a toto tesnenie sa samostatne neobjednáva.

Dá sa toto tesnenie namontovať pod nový, integrovaný kryt?|Nie. Nový kryt má iný profil hrany prispôsobený natavenému tesneniu a samostatné tesnenie sa doň správne neusadí.

Vymenil som tesnenie a voda naďalej presakuje spod krytu – čo skontrolovať ďalej?|Oplatí sa skontrolovať stav plavákového ventilu a jeho tesnenia, ako aj dotiahnutie hviezdicových matíc M6 upevňujúcich kryt – nerovnomerný prítlak spôsobuje netesnosti aj pri novom tesnení.

Pasuje rovnaké tesnenie aj na menšie modely quadro 599/799/899 TST?|Nie. Tieto modely majú menšiu vyrovnávaciu nádrž so samostatným revíznym krytom a iným tesnením – konštrukcie nie sú zameniteľné.

[/faq]
