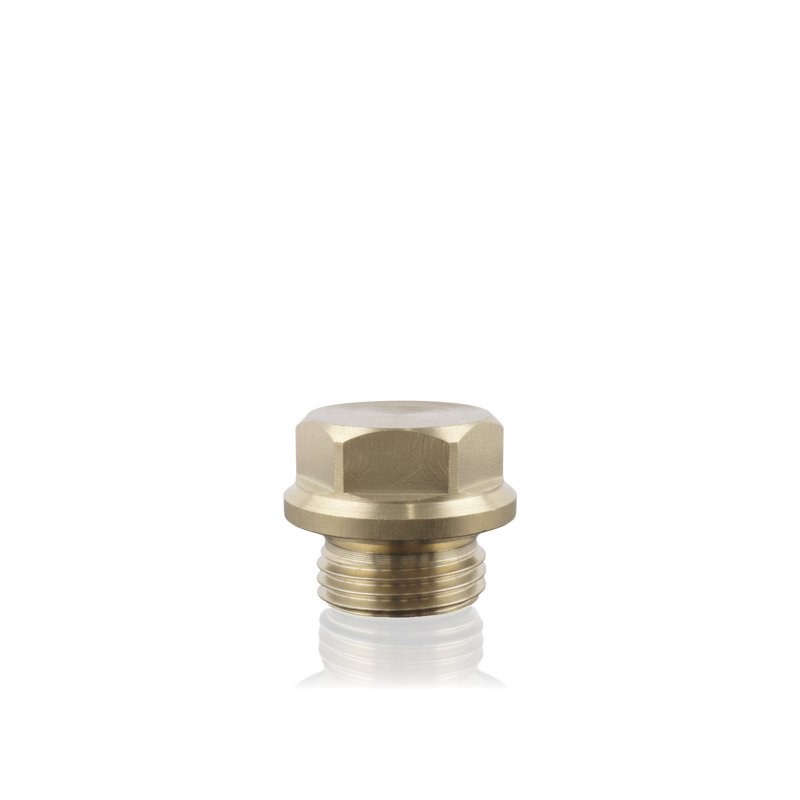

Mosadzná tesniaca zátka R1/2"

Zátka 42032 je mosadzným dielom uzatvárajúcim otvor R1/2" vo ventilnom bloku alebo telese čerpadla vysokotlakovej umývačky Kranzle. Vonkajší kužeľový závit R1/2" (BSPT – British Standard Pipe Taper) sa zaskrutkuje do otvoru a pri utiahnutí tesní prostredníctvom čoraz tesnejšieho zábesu závitov – bez potreby samostatného čelného tesnenia. Mosadzné teleso zabezpečuje odolnosť voči korózii pri stálom kontakte s pracovnou vodou a bezpečnú prevádzku pri kontakte s hliníkovými dielmi čerpadla.

Použitie

Zátka sa montuje do otvoru s vnútorným závitom R1/2" vo ventilnom bloku alebo telese čerpadla – uzatvára nepoužívaný hydraulický kanál, servisný otvor alebo prípojku nepotrebnú v danej konfigurácii čerpadla. Kužeľový charakter závitu R1/2" spôsobuje, že zátka s každou otáčkou vchádza čoraz tesnejšie – utiahnutie vytvára narastajúci odpor, ktorý signalizuje postupné tesnenie, nie dosiahnutie mechanického dorazu ako pri valcovom závite.

Vymieňa sa pri poškodení závitu, netesnosti alebo mechanickom poškodení mosadzného telesa.

Príznaky – kedy vymeniť

• Únik vody pri závite R1/2" počas prevádzky čerpadla – kužeľový závit sa pri poškodených alebo opotrebovaných závitech správne neuzavrie.
• Zátka sa pri vibráciách čerpadla uvoľnila – nedostatočný uťahovací moment alebo opotrebované závity kužeľového závitu.
• Viditeľná korózia alebo bodová korózia na závite – napriek mosadzi možná pri agresívnych čistiacich prostriedkoch alebo vode s extrémnym pH.
• Zrezaný alebo poškodený šesťhran hlavy – spoľahlivý úchop kľúčom nie je možný bez rizika deformácie hrán mosadznej hlavy.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 42032 a závitu R1/2". Kužeľový závit R1/2" (BSPT) a valcový závit G1/2" (BSPP) majú identický vonkajší priemer – ľahko sa zamieňajú, ale nie sú zameniteľné. Skontrolujte typ závitu v otvore čerpadla: pri kužeľovom závite zátka s každou otáčkou vchádza čoraz tesnejšie; pri valcovom je odpor od začiatku rovnomerný. Zátka BSPT vskrutkovaná do otvoru BSPP sa správne neuteseí ani s PTFE páskou.

Materiál mosadz je neoddeliteľnou vlastnosťou tejto zátky – pri objednávaní náhrady potvrďte materiál. Oceľová zátka v hliníkovom telese čerpadla pri stálom kontakte s vodou môže viesť ku galvanickej korózii, ktorú je ťažké odlíšiť od bežného opotrebovania závitu.

Kompatibilita

Mosadzná tesniaca zátka pre otvory R1/2" vo ventilnom bloku alebo telese čerpadiel vysokotlakových umývačiek Kranzle. Vonkajší kužeľový závit R1/2" (BSPT). Presný rozsah kompatibility overujte podľa referenčného čísla 42032.

[faq]

Čím sa kužeľový závit R1/2" líši od valcového G1/2" a ako ich rozlíšiť v otvore čerpadla?|Kužeľový závit R1/2" (BSPT) má čoraz menší priemer v smere vskrutkávania – zátka vchádza čoraz tesnejšie a pri utiahnutí tesní deformáciou závitoov. Valcový závit G1/2" (BSPP) má stálý priemer po celej dĺžke a vyžaduje čelné tesnenie alebo O-krúžok, pretože samotný závit netesní. V otvore čerpadla: pri kužeľovom závite zátka vchádza voľne pri prvých 2–3 otáčkach, potom odpor rapídne narastá. Pri valcovom je odpor rovnomerný od začiatku.

Ako správne utiahnuť kužeľovú zátku – do akého bodu a ako spoznať správne utiahnutie?

Kužeľový závit sa uťahuje na odpor vyplývajúci z narastajúceho tlaku závitoov – nie na stanovený moment ako pri valcovom závite. Orientačne: ručné vskrutkanie na doraz, potom utiahnutie kľúčom o 1,5–2 otáčky. Pri mosadznej zátke v hliníkovom bloku nepoužívajte nadmernú silu – mosadz je mäkšia ako oceľ a pri príliš veľkom momente môžu závity vreznúť sa do otvoru, čo sťažuje neskoršiu demontáž.

[/faq]
