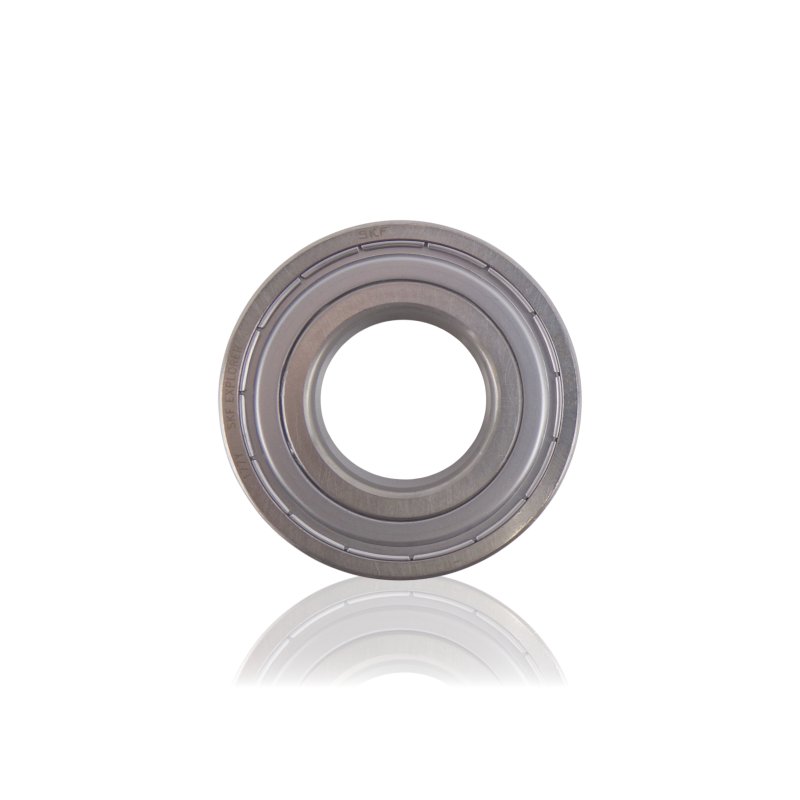

Kuľôčkové ložisko 6206-2Z/C3

Ložisko 40538 je bežné kuľôčkové ložisko s rozmermi 30x62x16mm (označenie 6206), používané v elektromotore vysokotlakovej umývačky Kranzle. Označenie 2Z znamená dvojitý kovový kryt na oboch stranách ložiska, chránia valivé elementy pred nečistotami a vlhkosťou. Označenie C3 znamená zvýšenú vnútornú vôľu – triedu vôle typicky používanú v elektromotoroch, kde sa hriadeľ a teleso tepelne rozťahujú rôznym tempom počas prevádzky; štandardná vôľa by za týchto podmienok mohla viesť k zadretiu ložiska po zahriatí motora.

Použitie

Ložisko sa montuje na hriadeľ elektromotora čerpadla vysokotlakovej umývačky Kranzle, podopiera hriadeľ a umožňuje jeho voľné otáčanie. Dvojitý kryt 2Z poskytuje základnú ochranu proti prachu a vlhkosti prítomným v pracovnom prostredí umývačky, hoci nenahrádza plné mazanie – ložisko má továrenské trvalé mazanie, dostatočné na celú dobu prevádzky za normálnych podmienok. Zvýšená vôľa C3 je dôležitá pri motoroch pracujúcich cyklicky, s alternatívnym zahrievaním a chladnutím.

Vymieňa sa pri oprave elektromotora – po zistení hlučnej prevádzky, vôle na hriadeli alebo pri komplexnom servise motora spojenom s výmenou iných opotrebovaných dielov.

Príznaky – kedy vymeniť

• Hlučná prevádzka motora – škriekanie, pískanie alebo klepanie meniace tón s otáčkami hriadeľa, najmä zosilňujúce sa po zahriatí motora.
• Citeľná radiálna alebo axiálna vôľa na hriadeli motora pri ručnom pohybe – ložisko už nevedie hriadeľ stabilne.
• Zahrievanie telesa motora v oblasti ložiska nad rámec normálneho pracovného tepla – dôsledok zvýšeného trenia pri poškodených valivých elementoch.
• Viditeľné sfarbenie, korózia alebo únik tuku pri demontáži – poukazujú na prehriatie alebo poškodenie krytov ložiska.
• Odpor alebo nerovnomerné otáčanie hriadeľa po vybraní ložiska z telesa a ručnom skontrolovaní jeho chodu mimo motora.

Ako vybrať správny diel

Tri parametre musia súčasne súhlasiť: veľkosť 6206 (30x62x16mm), typ krytu 2Z a triedu vôle C3. Ložisko bez označenia C3 – so štandardnou vôľou – môže správne pracovať pri nižších teplotách, ale pri zahrievacom cykle typickom pre motor riskuje zadretie po dlhšej prevádzke. Nezamieňajte triedu vôle bez potvrdenia, že daný motor nevyžaduje zvýšenú vôľu.

Označenie 2Z (kovové kryty na oboch stranách) sa líši od 2RS (gumové tesnenia) – zámena medzi týmito variantmi mení úroveň ochrany proti nečistotám a mierne mení trecí odpor. Pri výmene zachovajte rovnaký typ krytu, pokiaľ nemáte potvrdený dôvod na zmenu.

Identifikujte podľa referenčného čísla 40538 alebo plného označenia 6206-2Z/C3 vyrazeného na telese demontovaného ložiska. Ak je označenie nečitateľné, zmerajte posuvným meradlom vnútorný priemer, vonkajší priemer a šírku ložiska – tieto tri rozmery jednoznačne poukazujú na veľkosť 6206.

Kompatibilita

Diel elektromotora vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility – vrátane veľkosti motora (BG) – overujte podľa referenčného čísla 40538 a plného označenia 6206-2Z/C3.

[faq]

Čo znamená trieda vôle C3 a bude štandardné ložisko (bez tohto označenia) fungovať rovnako dobre v motore umývačky?|Trieda C3 znamená vnútornú vôľu väčšiu ako štandardnú (C0/CN) – kompenzuje tepelnú rozťažnosť hriadeľa voči telesu počas prevádzky motora. V elektromotoroch, kde sa hriadeľ zahrieva rýchlejšie ako vonkajšie teleso ložiska, sa štandardná vôľa môže po zahriatí znížiť na nulu alebo zmeniť na predpätie – to vedie k urýchlenému opotrebovaniu a prehrievaniu ložiska. Použitie ložiska C3 na mieste určenom pre túto triedu je dôležité pre životnosť motora – nezamieňajte na štandardnú vôľu bez potvrdenia, že to konstrukcia motora umožňuje.

Rozdiel medzi krytom 2Z a tesnením 2RS – môžem použiť 2RS ako náhradu 2Z v tomto ložisku?|Kryt Z je kovová krycia platnička, ľahko sa dotýkajúca alebo blízka vnútornému krúžku – poskytuje základnú ochranu proti veľkým nečistotám, ale prepúšťa drobný prach a nie je úplnou bariérou proti vlhkosti. Tesnenie RS je elastomérové dotykové tesnenie s perou, poskytujúce lepšiu ochranu proti vlhkosti a prachu, ale generujúce o niečo väčšie trenie a otáčací odpor. Pri motoroch pracujúcich pri vysokých otáčkach môže mať malý rozdiel v trení RS tepelný význam. Ak má originál 2Z, zámena na 2RS je rozmerovo zvyčajne bezpečná, ale posúdte, či zvýšené trenie neovplyvní tepelnú charakteristiku konkrétneho motora.

Ako skontrolovať, či je ložisko poškodené, ak zvonku vyzerá funkčné a pri nízkych otáčkach nie je počuť hluk?|Vymontujte ložisko a skontrolujte jeho otáčanie ručne, držte vonkajší krúžok a otáčajte vnútorný – malo by byť plynulé, bez zadrhávania, škriekania alebo citeľných nerovnosti po celom obvode otáčania. Skontrolujte tiež radiálnu vôľu, jemne pohybujúc vnútorným krúžkom voči vonkajšiemu – citeľná vôľa pri novom ložisku C3 je normálna, ale nadmerná vôľa alebo absencia vôle pri ložisku C3 poukazuje na opotrebenie alebo nesprávny výber triedy. Pri pochybnostiach porovnajte odpor otáčania s novým ložiskom rovnakého označenia.

[/faq]
