Przyłącze Bębna
40308
1.9 x 4.5 x 1.9 cm
0.05 kg
Autoryzowany dystrybutor
39,05 zł
Mała ilość

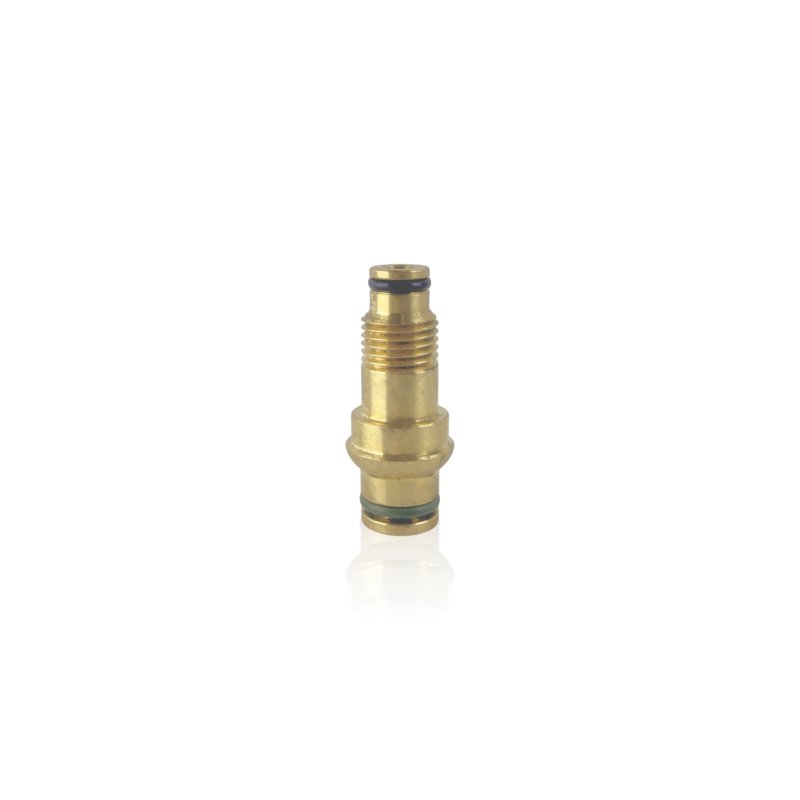

Przyłącze bębna węża to mały element w osi bębna, w zespole z obrotowym przyłączem wody. Oryginalny numer Kränzle: 40308 (w starszych katalogach zapisywany jako 40.308). W katalogach części występuje pod nazwą Anschlussteil lub Anschlussstück – to ta sama pozycja.
Zastosowanie
Element montowany w bębnie węża wysokociśnieniowego, w osi, przez którą woda przechodzi z urządzenia do węża na bębnie. W rysunkach katalogowych leży obok przyłącza obrotowego (Drehgelenk 40.167), pierścienia dystansowego (40.316) i o-ringu uszczelniającego. Pasuje do bębnów z myjek Kränzle therm CA (wersje z bębnem), a według katalogów części także do serii quadro 599 / 799 / 899 TST oraz quadro 800 / 1000 / 1200.
Objawy – kiedy warto wymienić
- Przeciek lub wilgoć w osi bębna, zwłaszcza podczas pracy z rozwiniętym wężem.
- Uszkodzony gwint lub zniekształcone gniazdo uszczelnienia – nakrętki nie da się dokręcić do oporu.
- Pęknięcie korpusu przyłącza po uderzeniu lub po zbyt mocnym dokręceniu.
- Przeciek wraca po wymianie o-ringu, co wskazuje na zniszczoną powierzchnię uszczelniającą w samym przyłączu.
Jak dobrać właściwy element
- Po numerze: 40308. Numer 403081 (40.308 1) to inny artykuł – nie zamawiaj go zamiennie.
- Po modelu urządzenia: sprawdź, czy Twój bęben pochodzi z myjki therm CA, quadro 599/799/899 TST albo quadro 800/1000/1200.
- Po zdemontowanym elemencie: porównaj gwint, długość i kształt gniazda uszczelnienia. Katalog nie podaje wymiarów gwintu, więc porównanie z oryginałem jest najpewniejsze.
- Przy wymianie sprawdź też o-ring i pierścień dystansowy w tym samym zespole – zużyte uszczelnienie daje ten sam objaw co uszkodzone przyłącze.
Kompatybilność
Katalogi części Kränzle wymieniają numer 40.308 w bębnach węża: therm CA (wersje z bębnem; aktualny katalog podaje 11/130 T i 12/150 T, starszy także 15/120), quadro 599 TST / 799 TST / 899 TST oraz quadro 800 TST / 1000 TS/TST / 1200 TS/TST. Nie występuje w bębnach therm 870-1, 875-1, 895-1, 1165-1 ani therm-RP. Nie pasuje zamiennie z numerem 403081.
[faq]
Czym różni się 40308 od 403081?|To dwa osobne artykuły. 403081 jest wymieniany w bębnach serii B (w starym katalogu B 170–270 T jako 40.308 1) i według sprzedawcy ma gwint R1/4 AG x M22x1,5 AG. Nie zamawiaj go na podstawie samej nazwy „przyłącze bębna".
Z bębna kapie w osi, ale przyłącze wygląda dobrze. Co sprawdzić najpierw?|O-ring przy przyłączu obrotowym i pierścień dystansowy. Dopiero gdy po ich wymianie przeciek wraca albo powierzchnia uszczelniająca jest zniszczona, wymień samo przyłącze.
Czy trzeba wymieniać przyłącze razem z przyłączem obrotowym 40167?|Nie ma takiego wymogu, to osobne pozycje katalogowe. Skoro oś bębna i tak jest rozłożona, oceń oba elementy oraz uszczelnienia i wymień tylko te, które mają ślady zużycia.
[/faq]
Dane techniczne
Model Urządzenia
Quadro 1500 TST
Model Urządzenia
Quadro 1000 TST
Model Urządzenia
Quadro 12/150 TST
Model Urządzenia
Quadro 1200 TST
Model Urządzenia
Therm 890
Model Urządzenia
Therm C 13/180 T
Model Urządzenia
Quadro 799 TST
Model Urządzenia
Therm 1160
Model Urządzenia
Quadro 599 TST
Model Urządzenia
Therm CA 15/120
Model Urządzenia
Quadro 800 TST
Model Urządzenia
Therm 755
Model Urządzenia
Quadro 899 TST
Model Urządzenia
Therm 630
Model Urządzenia
Quadro 9/170 TST
Model Urządzenia
Therm C 11/130 T
Model Urządzenia
Quadro 11/140 TST
Model Urządzenia
Therm C 15/150 T
Model Urządzenia
Therm CA 11/130 T
Model Urządzenia
Therm CA 12/150 T
Model Urządzenia
Therm 750
Model Urządzenia
Therm 895
Model Urządzenia
Therm 1165
Złącze
Gwint 1/4"
