Czujnik Przepływu

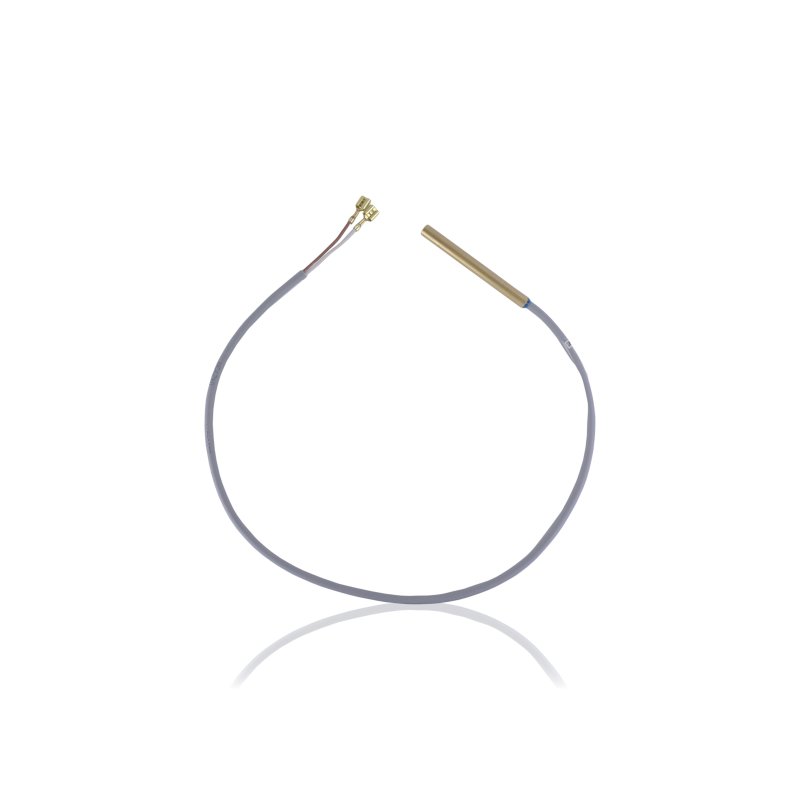

Czujnik przepływu 405942 to przełącznik magnetyczny z kablem PVC o długości 0,7m zakończonym płaskimi złączami (faston), stanowiący element bezpieczeństwa układu spalania w myjce ciśnieniowej Kranzle serii therm. Zadaniem czujnika jest wykrycie przepływu wody roboczej i przekazanie sygnału elektrycznego do układu sterowania – palnik grzewczy może zostać załączony wyłącznie wtedy, gdy czujnik potwierdza przepływ. Brak przepływu przy pracującej pompie (np. zamknięty pistolet, zablokowany filtr, niedobór wody) blokuje zapłon i chroni układ grzewczy przed pracą na sucho.

Zastosowanie

Czujnik montowany jest w układzie hydraulicznym myjki therm – na trasie wody roboczej, gdzie może wykryć ruch wody. Przełącznik magnetyczny reaguje na element ferromagnetyczny (pływak lub wirnik) poruszający się w kanale przepływowym pod wpływem przepływającej wody – ruch tego elementu zmienia pole magnetyczne przy przełączniku i powoduje jego przełączenie. Kabel PVC 0,7m z płaskimi złączami łączy przełącznik z płytką sterującą lub bezpośrednio z obwodem sterowania palnikiem.

Wymieniany przy braku zapłonu palnika mimo prawidłowego przepływu wody, przy nieregularnym załączaniu palnika lub po stwierdzeniu przerwy w obwodzie elektrycznym czujnika.

Objawy – kiedy warto wymienić

• Palnik nie załącza się mimo prawidłowego przepływu wody i sprawnego układu zapłonowego – czujnik nie wysyła sygnału mimo rzeczywistego przepływu.
• Palnik załącza się i wyłącza nieregularnie bez zmian w pracy pistoletu lub przepływie – przerywany kontakt w przełączniku lub uszkodzony kabel przy złączu.
• Palnik nie wyłącza się po zamknięciu pistoletu – czujnik zgłasza przepływ mimo jego braku (przełącznik zablokowany w pozycji zamkniętej).
• Widoczne uszkodzenie mechaniczne kabla PVC – przetarcie, przepalenie lub wgniecenie przy złączu faston.
• Brak ciągłości obwodu przy pomiarze multimetrem między złączami przy potwierdzonym przepływie przez czujnik.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 405942. Czujniki przepływu różnią się typem przełącznika, długością kabla, typem złączy i geometrią montażu – zamiennik o innej długości kabla lub innym typie złącza może nie pasować bez modyfikacji okablowania. Długość kabla 0,7m i płaskie złącza (faston) to parametry identyfikacyjne: przed zamówieniem sprawdź, czy odpowiadają demontowanemu elementowi.

Przy diagnozie przed wymianą: sprawdź multimetrem ciągłość obwodu między złączami czujnika przy otwartym pistolecie (przepływ) i zamkniętym (brak przepływu) – prawidłowy czujnik magnetyczny przełącza stan przy przepływie. Brak przełączania mimo przepływu wskazuje na uszkodzony przełącznik. Stały sygnał niezależnie od przepływu wskazuje na zablokowany mechanizm w kanale przepływowym, nie zawsze na uszkodzony przełącznik.

Kompatybilność

Element układu spalania myjek ciśnieniowych Kranzle serii therm. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 405942 i modelu myjki therm.

[faq]

Jak sprawdzić, czy czujnik przepływu jest przyczyną braku zapłonu, zanim go wymienię?|Podłącz multimetr do złączy kabla czujnika w trybie pomiaru ciągłości lub rezystancji. Uruchom myjkę z otwartym pistoletem – przy przepływie wody przełącznik powinien zmienić stan (zwierać lub rozwierać obwód, zależnie od konstrukcji). Jeśli stan obwodu nie zmienia się mimo wyraźnego przepływu, czujnik nie pracuje prawidłowo. Jeśli przełącza poprawnie przy bezpośrednim pomiarze, a palnik nadal nie działa – szukaj przyczyny w okablowaniu, płytce sterującej lub układzie zapłonowym, nie w samym czujniku.

Czym grozi eksploatacja myjki therm z uszkodzonym czujnikiem przepływu – czy da się tymczasowo ominąć ten zabezpieczenie?|Czujnik przepływu to element bezpieczeństwa, nie komfortowy – jego pominięcie lub zwarcie obwodu na stałe pozwoliłoby palnikowi na załączenie bez przepływu wody. Efektem mogłoby być przegrzanie wymiennika ciepła, uszkodzenie uszczelek i rur układu grzewczego lub w skrajnym przypadku zadziałanie zaworu bezpieczeństwa przy gwałtownym wzroście ciśnienia pary. Myjki therm nie eksploatuj z ominiętym czujnikiem przepływu – wymiana 405942 jest jedynym właściwym rozwiązaniem przy uszkodzonym czujniku.

Jak długo kabel PVC 0,7m wytrzymuje w środowisku myjki therm – czy korozja złączy faston to typowy problem?|Płaskie złącza faston w środowisku wilgotnym i przy zmiennych temperaturach korodują z czasem – szczególnie przy braku odpowiedniej ochrony przed bezpośrednim strumieniem wody. Typowe objawy starzenia złączy to zielony nalot na stykach, wzrost rezystancji połączenia i przerywany kontakt przy wibracjach pompy. Przy każdym serwisie myjki therm sprawdź stan złączy czujnika – wytrzyj styki suchą szmatką i oceń stopień korozji. Złącza można oczyścić preparatem do styków elektrycznych. Jeśli korozja jest głęboka lub styki są mechanicznie zdeformowane, sama wymiana złączy bez całego kabla może być niewystarczająca.

Czy czujnik przepływu 405942 jest tym samym elementem co przełącznik ciśnienia (mikroprzełącznik TS) systemu Total Stop?|Nie – to dwa różne elementy z różnymi funkcjami. Czujnik przepływu 405942 to przełącznik magnetyczny reagujący na ruch mechaniczny elementu poruszanego przez przepływającą wodę – jego sygnał dotyczy faktu przepływu i służy układowi spalania. Mikroprzełącznik systemu Total Stop (Mikroschalter 15.018) reaguje na ciśnienie hydrauliczne w układzie – jego sygnał dotyczy poziomu ciśnienia i służy do zatrzymywania silnika przy zamkniętym pistolecie. Oba działają niezależnie i żadnego nie można zastąpić drugim.

[/faq]
