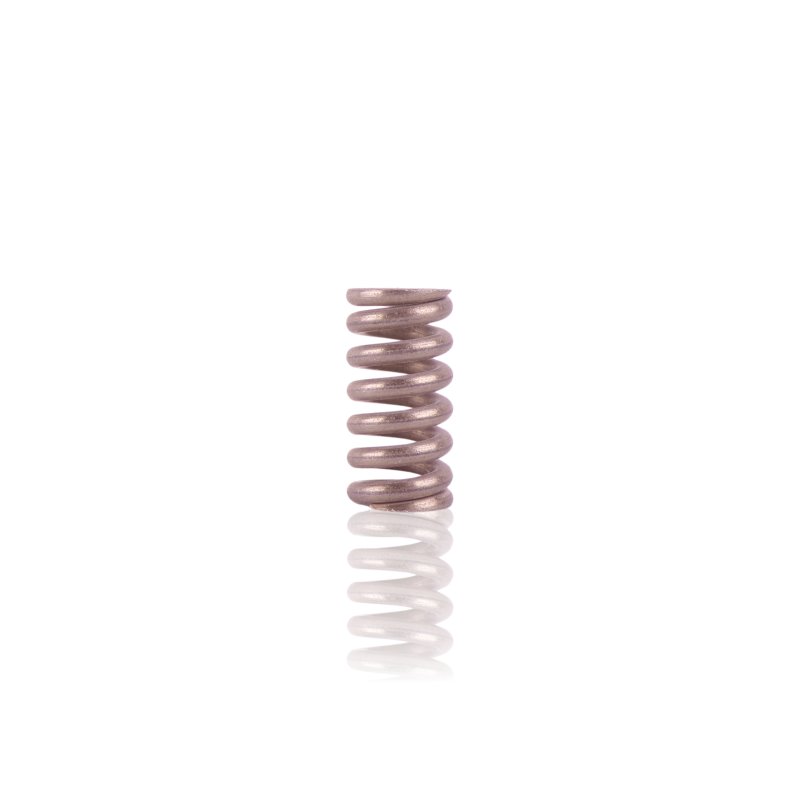

Sprężyna 1,8x9,1x18,5mm

Sprężyna 15016 pracuje w mechanizmie elektrowyłącznika ciśnieniowego. Wymiar 1,8x9,1x18,5 mm określa grubość drutu, średnicę oraz długość sprężyny, dlatego przy doborze liczy się dokładne porównanie z demontowanym elementem.

ZASTOSOWANIE

Sprężyna ściskająca 15016 stosowana jest w elektrowyłącznikach Kranzle, w tym w mechanizmie wyłącznika ciśnieniowego z gwintem zewnętrznym. Odpowiada za mechaniczny docisk i powrót elementu współpracującego po zmianie położenia w zespole wyłącznika.

W tej części układu ważna jest powtarzalność pracy. Sprężyna musi mieścić się w gnieździe, pracować osiowo i zachować właściwą długość swobodną. Zmiana wymiaru albo zastosowanie przypadkowej sprężyny może wpłynąć na reakcję mechanizmu, punkt zadziałania lub płynność powrotu.

OBJAWY - KIEDY WARTO WYMIENIĆ

Wymiana sprężyny ma sens, gdy problem dotyczy docisku, powrotu lub stabilnej pracy mechanizmu wyłącznika:

• sprężyna jest skrócona, zgnieciona albo odkształcona,
• mechanizm nie wraca płynnie po zwolnieniu nacisku,
• wyłącznik reaguje nierówno lub z opóźnieniem,
• element współpracujący ma zbyt słaby docisk,
• sprężyna wypada z gniazda albo pracuje pod kątem,
• po demontażu widać różnicę długości względem nowej lub sprawnej części.

Przy takich objawach warto sprawdzić również gniazdo sprężyny, ruchomy element mechanizmu oraz czystość kanału pracy. Sama sprężyna nie usunie problemu, jeśli zespół blokuje się mechanicznie.

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Sprężynę należy dobrać po numerze referencyjnym 15016 oraz wymiarze 1,8x9,1x18,5 mm. Przy sprężynie do elektrowyłącznika znaczenie ma nie tylko długość, ale też średnica, grubość drutu i sposób osadzenia w mechanizmie.

Przed montażem warto porównać:

• numer referencyjny 15016,
• wymiar 1,8x9,1x18,5 mm,
• długość swobodną sprężyny,
• średnicę względem gniazda,
• grubość drutu,
• położenie sprężyny w mechanizmie wyłącznika,
• stan elementu, który sprężyna dociska.

Jeżeli sprężyna pracuje w mechanizmie wyłącznika ciśnieniowego z gwintem zewnętrznym, trzeba zwrócić uwagę, czy wymieniana część pochodzi z tego samego wariantu zespołu. Podobna sprężyna może pasować wymiarowo do gniazda, ale pracować z innym dociskiem.

KOMPATYBILNOŚĆ

Sprężyna ściskająca 15016 stosowana jest w elektrowyłącznikach Kranzle oraz w mechanizmie wyłącznika ciśnieniowego z gwintem zewnętrznym. Dobór należy oprzeć na numerze części, wymiarze i porównaniu z demontowaną sprężyną.

[faq]

Czy wymiar 1,8x9,1x18,5 mm wystarczy do dobrania sprężyny?
To podstawowy punkt doboru, ale nie jedyny. W mechanizmie wyłącznika znaczenie ma również numer referencyjny 15016, sposób osadzenia sprężyny i element, z którym sprężyna współpracuje.

Czy mocniejsza sprężyna będzie lepsza od fabrycznej?
Nie. W elektrowyłączniku ważna jest zgodność z mechanizmem, a nie większy docisk. Zbyt mocna sprężyna może zmienić zachowanie wyłącznika i utrudnić prawidłowy powrót elementu roboczego.
[/faq]
